Cos'è un sottosquadro nella saldatura?
Mar 31, 2024
Il mondo della saldatura prospera sulla precisione e sulla creazione di legami forti e duraturi. Tuttavia, una minaccia nascosta si nasconde sotto la superficie di una saldatura apparentemente perfetta: il sottosquadro. Questo difetto indesiderato può compromettere l'integrità del tuo progetto, portando potenzialmente a cedimenti strutturali e rischi per la sicurezza. Ma non temere, perché con la conoscenza arriva il potere! Questa guida completa discute la natura del sottosquadro nella saldatura, esplorandone le cause, le misure preventive e le azioni correttive.

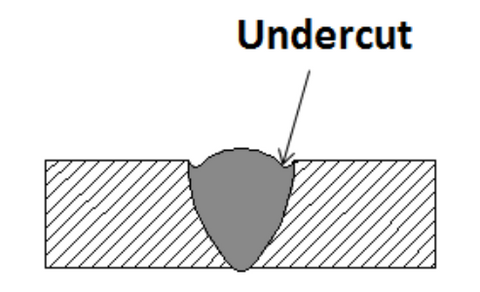

Cos'è il sottosquadro nella saldatura?
Immagina una saldatura che appare impeccabile in superficie, ma sotto l'esterno liscio si trova una scanalatura o una tacca incisa nel metallo di base. Questa cavità indesiderata è ciò che chiamiamo sottosquadro. Si verifica quando il processo di saldatura non riesce a riempire adeguatamente la giunzione tra il metallo di base e il metallo di riempimento. In sostanza, il calore intenso dell'arco di saldatura fonde i bordi del metallo di base, facendoli scorrere e affondare verso l'interno. Questo metallo fuso non viene sostituito dal metallo di riempimento, lasciando un canale incassato lungo la punta della saldatura (il bordo della saldatura che si trasforma nel metallo di base).
Il sottosquadro non solo sminuisce l'aspetto visivo della saldatura ma, cosa più importante, indebolisce la resistenza complessiva del giunto. La presenza di una scanalatura riduce l'area effettiva della sezione trasversale del metallo di base, rendendolo più suscettibile a crepe e potenziali guasti sotto sforzo. In applicazioni critiche, come condotte o travi strutturali, il sottosquadro può avere gravi conseguenze.
Anche la scelta della saldatrice è molto importante. Consigliamo: La saldatrice da 140 Ampere impiega una tecnologia unica di impulsi di precisione, che consente un controllo preciso del calore regolando i parametri degli impulsi, con conseguente saldatura ad alta precisione. Adattabile alla saldatura di lamiere sottili e condotte, nonché a varie posizioni di saldatura come saldatura piana, verticale, orizzontale e sopraelevata.
Cause di sottosquadro nella saldatura
Diversi fattori possono contribuire alla formazione di sottosquadri durante il processo di saldatura. Qui analizzeremo i colpevoli più comuni:
Apporto di calore eccessivo:
Il calore è un'arma a doppio taglio nella saldatura. Sebbene necessario per fondere il metallo e creare una zona di fusione, troppo calore può essere dannoso. Quando l'apporto di calore è eccessivo, può causare una fusione eccessiva dei bordi del metallo di base. Questo metallo fuso scorre quindi verso l'interno, lasciando una scanalatura mentre si solidifica. Ciò è più frequente con correnti di saldatura elevate, tensioni o velocità di spostamento troppo lente.
Velocità di viaggio non corretta:
La velocità di spostamento si riferisce alla velocità a cui la torcia di saldatura o l'elettrodo si muove lungo il giunto. Se la velocità di spostamento è troppo lenta, il bagno di saldatura diventa eccessivamente grande e fuso. Questo metallo fuso può di nuovo fluire verso l'interno, creando un sottosquadro mentre si solidifica. Al contrario, una velocità di spostamento eccessivamente elevata potrebbe non consentire abbastanza tempo al metallo di riempimento per depositarsi e riempire correttamente il giunto, portando potenzialmente a un sottosquadro.
Angolo dell'elettrodo non corretto:
L'angolazione con cui l'elettrodo di saldatura è tenuto rispetto al metallo di base gioca un ruolo cruciale nel dirigere l'arco e il metallo fuso. Un'angolazione dell'elettrodo troppo ripida (puntata troppo verso il basso) può concentrare eccessivamente il calore sulla punta del metallo di base. Questo calore intenso può fondere i bordi più del necessario, portando alla formazione di sottosquadri.
Tecnica di manipolazione impropria degli elettrodi:
I saldatori esperti utilizzano un movimento di avvolgimento con l'elettrodo per garantire un corretto controllo del bagno di saldatura e la deposizione del metallo. Tecniche di manipolazione incoerenti o irregolari possono causare una distribuzione irregolare del calore e un posizionamento non uniforme del metallo di riempimento. Ciò può lasciare sezioni del giunto riempite in modo inadeguato, creando tasche suscettibili alla formazione di sottosquadri.
Contaminazione sul metallo di base:
La presenza di sporcizia, grasso, ruggine o altri contaminanti sul metallo di base può ostacolare la corretta formazione del bagno di saldatura e la bagnatura del metallo (adesione del metallo fuso al metallo di base). Questi contaminanti possono agire come barriere, impedendo al metallo di riempimento di scorrere senza problemi e di riempire efficacemente il giunto. Ciò può portare a una fusione incompleta e alla formazione di cavità sottosquadro.
Selezione impropria del metallo d'apporto:
Anche la selezione del metallo di riempimento sbagliato per il metallo di base specifico può contribuire al sottosquadro. Una mancata corrispondenza nel punto di fusione o nella composizione chimica tra il metallo di base e il metallo di riempimento può creare difficoltà nel raggiungimento di una fusione adeguata e del controllo del bagno di saldatura. Ciò può portare a difficoltà nel riempimento completo del giunto e potenzialmente aumentare il rischio di formazione di sottosquadro.
Come prevenire i sottosquadri nella saldatura
La prevenzione è sempre la migliore medicina, soprattutto quando si tratta di sottosquadro nella saldatura. Ecco alcune misure proattive che puoi adottare per garantire che le tue saldature siano resistenti e prive di questo difetto:
Ottimizzare l'apporto di calore:
Regola la corrente di saldatura, la tensione e la velocità di avanzamento per trovare l'equilibrio ottimale per la tua applicazione specifica e lo spessore del materiale. Un apporto di calore inferiore generalmente riduce il rischio di sottosquadro. Utilizza le specifiche della procedura di saldatura (WPS) o consulta saldatori esperti per determinare le impostazioni appropriate per il tuo progetto.
Mantenere una velocità di viaggio costante:
Sviluppare una velocità di spostamento costante che consenta un controllo adeguato del bagno di saldatura e un'adeguata deposizione del metallo di riempimento. Sperimentare e fare pratica per trovare il punto ottimale tra una velocità di spostamento troppo lenta (che porta a un apporto di calore eccessivo) e una troppo veloce (che compromette il posizionamento del metallo di riempimento).
Utilizzare l'angolazione corretta dell'elettrodo:
Mantenere un angolo dell'elettrodo corretto come consigliato per il processo di saldatura e il materiale scelti. In genere, un leggero angolo di trascinamento (elettrodo leggermente angolato all'indietro) è ideale per la maggior parte delle applicazioni. Questo angolo aiuta a dirigere l'arco e il metallo fuso verso il centro del giunto, riducendo al minimo il rischio di fusione eccessiva alla punta del metallo di base.
Padroneggia l'arte della manipolazione degli elettrodi:
Praticare tecniche di tessitura coerenti con l'elettrodo per garantire una distribuzione uniforme del calore e il posizionamento del metallo di riempimento in tutto il bagno di saldatura. Evitare movimenti irregolari che possono lasciare sezioni del giunto riempite in modo inadeguato.
La pulizia è fondamentale:
Prima di saldare, pulire attentamente le superfici metalliche di base su cui verrà formato il giunto. Ciò comporta la rimozione di qualsiasi sporcizia, grasso, ruggine o ossidi presenti sul metallo. È possibile utilizzare utensili come spazzole metalliche, mole o sgrassatori per ottenere una superficie pulita e priva di contaminanti.
Scegli il giusto metallo d'apporto:
Seleziona un metallo di riempimento compatibile con il metallo di base con cui stai lavorando. Fai riferimento alle specifiche della procedura di saldatura o consulta i professionisti delle forniture di saldatura per assicurarti che il metallo di riempimento scelto abbia un punto di fusione e una composizione chimica adatti per ottenere una fusione e un riempimento dei giunti adeguati.
La pratica rende perfetti:
Come per qualsiasi abilità, padroneggiare l'arte della saldatura richiede dedizione e pratica. Sperimenta diverse impostazioni e tecniche su rottami metallici prima di affrontare il tuo progetto effettivo. Ciò ti consente di identificare e correggere eventuali problemi che potrebbero portare alla formazione di sottosquadri prima di compromettere le tue saldature finali.
Azioni correttive per sottosquadro nella saldatura
Sfortunatamente, il sottotaglio può verificarsi anche con le migliori misure preventive. Ma non preoccupatevi! Ecco alcune strategie per affrontare il sottotaglio esistente in una saldatura:
Rettifica e risaldatura:
Il metodo più comune prevede di levigare con cura la cavità del sottosquadro utilizzando una mola o un utensile rotante. Assicurarsi di mantenere una transizione fluida tra il metallo di base e la saldatura rimanente. Una volta rimosso il sottosquadro, risaldare il giunto utilizzando le tecniche e i parametri appropriati per riempire la cavità e creare una saldatura solida.
Scanalatura e risaldatura:
Per sottosquadri più profondi, potrebbe essere necessario un approccio più aggressivo. Le torce per scriccatura utilizzano una fiamma di gas combustibile ossigenato per fondere e rimuovere una sezione localizzata della saldatura e del metallo di base. Ciò crea una scanalatura più ampia per accogliere una maggiore quantità di metallo di riempimento durante il processo di risaldatura. Simile alla molatura, assicura una transizione fluida e quindi risalda la sezione per ottenere una giunzione corretta.
Azioni correttive come la molatura o la scanalatura possono introdurre calore aggiuntivo nel metallo di base. Siate consapevoli della potenziale distorsione termica e prendete precauzioni come l'uso di impostazioni di calore più basse o tecniche di saldatura intermittente per ridurre al minimo questo effetto.
Il nostro ARC-200 può aiutarti a evitare difetti di saldatura. Utilizza: saldatrice ARC a doppia tensione 110v 220v 130amp. È una mini saldatrice inverter da CA a CC, che migliora l'efficienza del processo di saldatura. Non è solo una saldatrice, ma un'opera d'arte.
Domande frequenti (FAQ)
Come posso sapere se la mia saldatura è difettosa?
L'ispezione visiva può spesso rivelare il sottosquadro come una scanalatura o una tacca lungo il bordo della saldatura. In alcuni casi, passando un dito lungo la punta della saldatura si può rilevare una leggera depressione o intaccatura dove è presente il sottosquadro. Per un'ispezione più approfondita, si possono impiegare metodi di test non distruttivi (NDT) come test a ultrasuoni o test radiografici per identificare il sottosquadro anche sotto la superficie della saldatura.
È accettabile una piccola quantità di sottosquadro?
La tolleranza accettabile per il sottosquadro è in genere dettata dai codici di saldatura o dalle specifiche di progetto. In genere, per applicazioni critiche in cui elevata resistenza e sicurezza sono fondamentali, anche piccoli sottosquadri potrebbero essere inaccettabili. Tuttavia, in applicazioni non critiche, un sottosquadro molto piccolo e poco profondo potrebbe essere consentito a seconda del codice o dello standard specifico.
Cosa succede se lascio un taglio non trattato?
Lasciare il sottosquadro non affrontato può avere conseguenze significative. La presenza del sottosquadro riduce l'area trasversale effettiva del giunto, rendendolo più suscettibile a crepe e potenziali guasti sotto stress. In applicazioni critiche, ciò può portare a guasti strutturali e rischi per la sicurezza.
Conclusione:
Il sottotaglio nella saldatura è una forza con cui fare i conti. Comprendendone le cause e adottando misure preventive proattive, è possibile ridurne significativamente l'incidenza. Tuttavia, se si verificano sottotagli, non disperare: le azioni correttive possono rettificare la situazione.
Ricorda, una saldatura forte e visivamente accattivante inizia con una base priva di sottosquadri. Quindi, equipaggiati con la conoscenza, pratica le tue tecniche e sconfiggi il nemico del sottosquadro per creare saldature che siano tanto forti quanto belle.
